一、技术原理：基于声波传播特性的非接触式测量
上仪分体式超声波液位计的核心原理基于超声波在介质中的传播特性。其工作过程可分为三个关键步骤：
声波发射与接收：通过压电陶瓷晶体换能器，将电能转换为高频机械振动，向液面发射垂直入射的超声波脉冲。
时间差测距：声波接触液面后发生反射，换能器接收回波信号。系统通过计算声波发射至接收的时间间隔(T)，结合声速(C)与距离公式 S=2C×T，**计算液面至换能器的距离。
环境补偿机制：内置温度传感器实时修正声速(声速随温度变化公式：C=331.5+0.6×T)，确保在-20℃至80℃范围内精度稳定。
二、结构设计：模块化分体架构与高防护性能

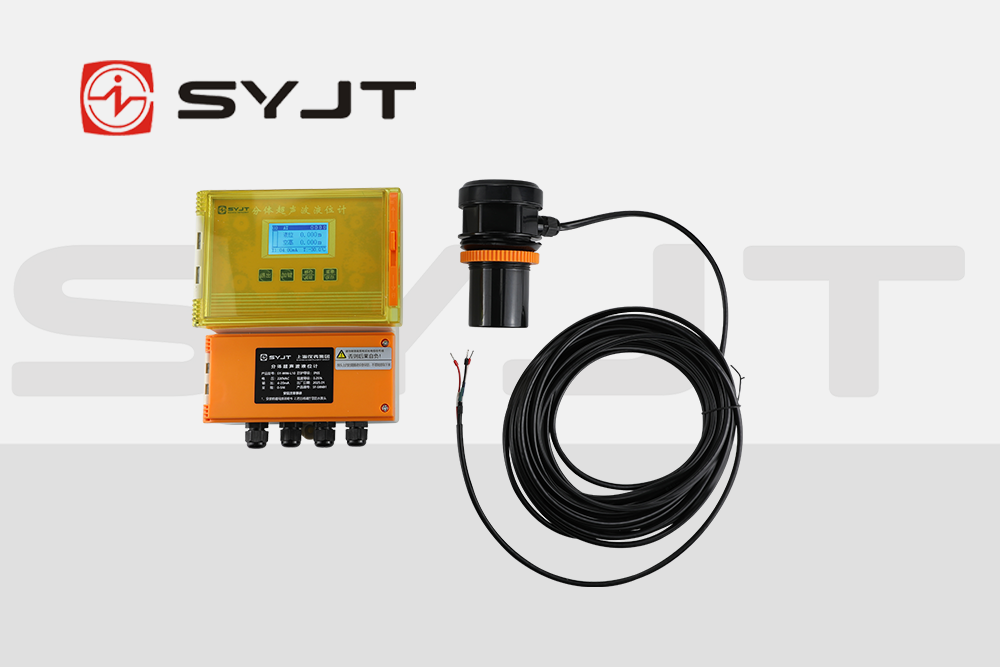

上仪分体式超声波液位计采用三段式模块化设计，兼顾功能性与环境适应性：
探头(换能器)
材质选择：提供ABS普通探头与PVDF防腐探头，分别适用于常规液体与强腐蚀性介质(如酸碱液、重油)。
声波束角：标准配置≤10°，减少侧壁反射干扰;支持5°窄波束定制，提升狭小容器测量精度。
防护等级：探头IP68防护，可长期浸没于液体中;主机IP66防护，抵御粉尘与喷淋。
主机(变送器)
信号处理单元：集成微处理器与数字滤波算法，自动识别并抑制虚假回波(如容器内搅拌桨、泡沫层干扰)。
输出接口：标配4-20mA模拟信号(负载能力550Ω)，支持HART协议;可选RS485/Modbus RTU数字通信，兼容DCS系统。
显示模块：4位LED数显或中文液晶屏，支持现场参数配置与实时数据读取。
连接电缆
长度与材质：标配10米聚氨酯屏蔽电缆，耐温-40℃至+85℃;可选15米、30米延长线，满足大型储罐需求。
抗干扰设计：双绞线结构与屏蔽层接地，有效抑制电磁干扰(EMI)与射频干扰(RFI)。
三、技术优势：多场景适配与性能突破
高精度与宽量程
测量精度：空气中量程的0.2%(典型值)，液位测量分辨率≤2mm。
量程覆盖：支持0.25m至60m多档量程，固体料位测量可达量程的1/2至2/3。
环境适应性
温度补偿：内置全范围自动温度补偿，-20℃至80℃环境温度下精度波动≤0.1%。
压力耐受：探头承压能力≤0.2MPa，适用于低压储罐与开放水域。
抗干扰与可靠性
虚假回波抑制：通过时间门控与频谱分析技术，过滤容器内障碍物反射信号。
故障自诊断：支持F00F(无回波)、液位冻结等故障代码提示，便于快速维护。
安装与维护
灵活安装：支持螺纹、法兰或支架固定，探头倾斜角≤3°即可正常工作。
低功耗设计：DC24V供电时功耗≤1.2W，支持太阳能供电系统集成。
四、应用场景与行业价值
上仪分体式超声波液位计凭借其技术优势，在以下***域实现深度应用：
化工行业：监测强腐蚀性介质(如盐酸、硫酸)储罐液位，避免接触式仪表的腐蚀风险。
水处理：在污水处理厂调节池、沉淀池中实现非接触式液位监控，减少维护频次。
食品饮料：用于糖浆、牛奶等粘稠介质的液位测量，符合FDA卫生级设计要求。
能源***域：在水电站水库、热电厂冷却塔中实现远距离液位监测，支持自动化调度。
上仪分体式超声波液位计通过声波测距原理、模块化结构设计与多重环境补偿技术，实现了高精度、高可靠性的液位测量。其非接触式特性、宽量程覆盖与智能抗干扰能力，使其成为工业自动化***域液位监测的核心设备之一。随着工业4.0与物联网技术的发展，该设备在数据互联与远程运维方面的潜力将进一步释放，推动行业向智能化方向升级。
