在工业自动化***域，压力测量系统的可靠性与精度直接影响生产安全与工艺稳定性。上仪仪表的压力表与传感器通过协同工作机制，构建了"机械冗余校验+智能电信号传输"的双重保障体系。本文结合上仪产品技术特性与行业应用案例，解析其协同工作原理及技术优势。
一、协同工作原理：机械与电信号的互补校验
1.1 机械式压力表的基准校验功能

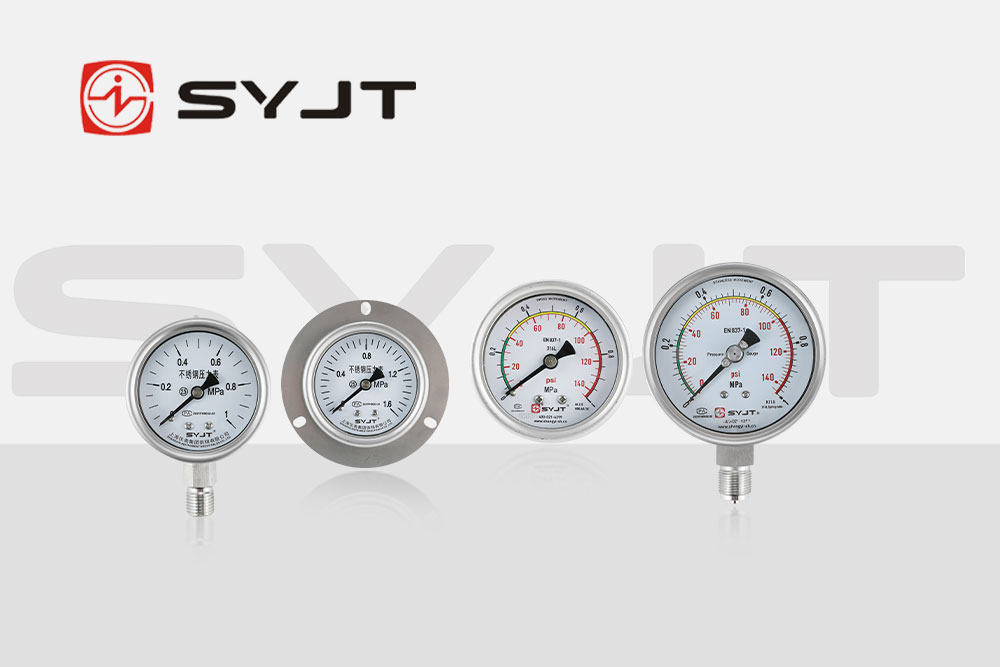

上仪Y系列压力表采用弹簧管机械结构，通过导压系统将介质压力转化为弹性变形，经传动机构放大后由指针指示。其核心优势在于：
无需外部能源：独立于电信号系统运行，避免因电源故障导致数据丢失
即时可视化：现场巡检人员可直观读取压力值
长期稳定性：在-40℃至70℃环境温度下，温度漂移≤0.4%/10℃
典型应用场景中，Y-100型压力表(精度1.6级)常作为现场基准校验设备，用于验***电信号系统的准确性。例如在石化装置中，可设置当压力传感器输出值与压力表示值偏差超过±2%时，系统自动触发传感器校准程序。
1.2 压力传感器的智能监测功能
上仪配套的压阻式压力传感器采用单晶硅压阻效应，将压力信号转换为4-20mA标准电流信号。其技术特性包括：
高灵敏度：满量程输出误差≤0.25%
宽量程比：0-60MPa量程可覆盖多数工业场景
抗干扰设计：内置EMC滤波电路，适用于强电磁环境
传感器信号通过RS485总线传输至中控系统，结合上位机软件可实现：
实时压力曲线绘制
压力突变报警(响应时间<50ms)
历史数据追溯(存储周期≥1年)
二、协同工作模式：三级校验机制
2.1 日常巡检模式
现场巡检人员每日对比压力表与传感器显示值，当偏差超过设定阈值时：
系统自动记录偏差数据
生成传感器校准任务单
触发声光报警提示维护
2.2 定期校准模式
每月执行的标准校准流程：
使用活塞式压力计(精度0.05级)对压力表进行五点校验
通过HART协议对传感器进行零点/量程校准
生成双通道校准报告
上仪配套的校验软件可自动生成符合ISO 9001标准的校准***书。
2.3 应急冗余模式
当传感器通信中断时：
压力表持续提供机械读数
系统自动切换至"安全模式"，维持基础工艺控制
触发备用传感器启动程序
三、典型应用场景分析
3.1 石化行业高压装置
某炼油厂加氢裂化装置中：上仪耐振压力表(精度1.0级)监测反应器入口压力 配套传感器(量程0-25MPa)实时传输数据，双通道冗余设计
3.2 制药行业洁净系统
生物制药车间：隔膜式压力表(材质316L)监测纯化水系统压力，传感器信号接入SCADA系统，机械-电子双重校验确保GMP合规性
3.3 城市供水系统
某水厂加压泵站：电接点压力表(触点容量30VA)控制水泵启停传感器实现远程压力监控
上仪压力表与传感器的协同工作体系，通过机械-电子双重校验机制，在保***测量精度的同时显著提升系统可靠性。这种设计理念不仅符合IEC 61508功能安全标准，更为工业数字化转型提供了可靠的基础数据支撑。随着智能传感器技术的持续演进，该协同体系将在更多复杂工况中展现其技术价值。
