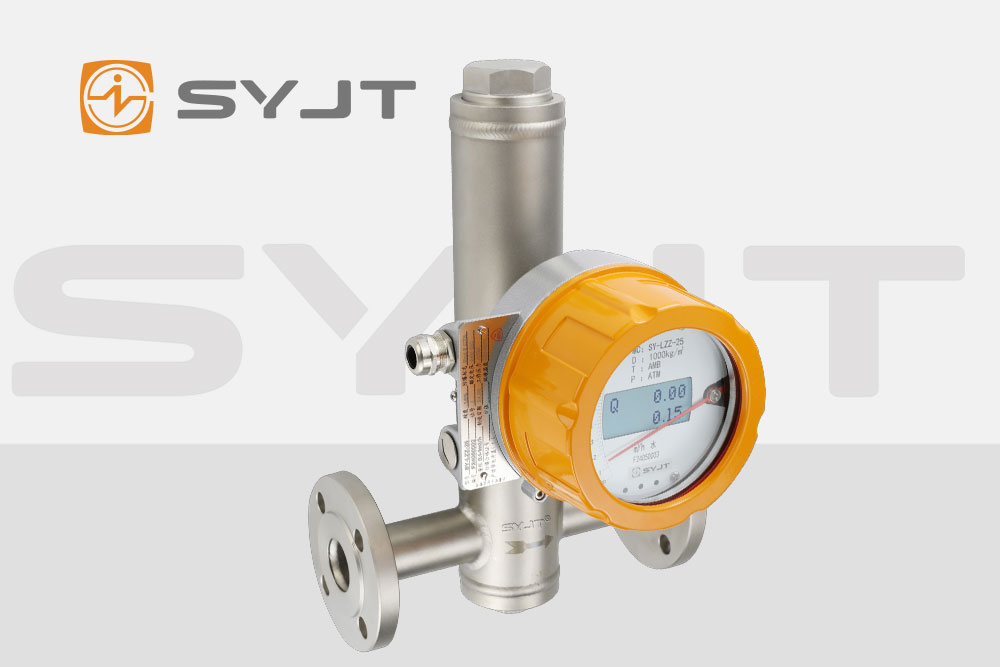

金属管浮子流量计作为工业流量测量的核心仪表，其测量精度直接影响生产过程的稳定性。上仪生产的金属管浮子流量计，通过严格的标定流程确保量值溯源的可靠性。本文结合JJG 257-2007检定规程及上仪产品特性，系统阐述其标定流程的关键环节。
一、标定前准备：环境与设备双重保障
1. 环境条件控制
标定实验室需满足JJG 257-2007规定的温湿度要求：温度控制在5～35℃(精度±1℃)，相对湿度45%～75%RH(精度±5%)，大气压力86～106kPa。以某化工企业标定案例为例，其采用恒温恒湿实验室，通过空调系统与除湿机联动控制，确保环境参数波动范围小于规定值的1/3。
2. 设备选型与校验
标准装置：选用LFPX系列浮子流量计检定装置，该装置采用标准表法，通过并联多台临界流文丘里喷嘴实现0.016～1600m³/h的宽量程覆盖。以标定DN100流量计为例，选用3台量程分别为200m³/h、800m³/h、1600m³/h的标准喷嘴组合。
辅助设备：包括0.2级数字压力计(量程0～1.6MPa)、铂电阻温度传感器(精度±0.1℃)、4～20mA信号采集器(分辨率16位)。某石油管道项目标定中，通过高精度压力补偿，将测量误差从±1.5%降低至±0.3%。
3. 被检流量计预处理
机械检查：确认浮子无卡滞、锥管无划痕、磁钢耦合组件间隙≤0.1mm。某钢铁企业标定发现，浮子表面氧化层导致卡滞，经抛光处理后恢复线性响应。
电气检查：测量4～20mA输出回路电阻(标准值250Ω±1%)，验***信号转换器线性度。某电厂标定中，发现输出信号非线性偏差达2.3%，更换运算放大器后恢复正常。
二、标定实施：五步法实现精准溯源
1. 零点标定
操作步骤：
将流量计垂直安装于标定架，确保浮子处于**位。
调整磁钢位置使A/D值稳定在3700±50区间。
在标定界面输入“0”流量值，按SET键锁定零点。
技术要点：某水处理项目标定数据显示，零点偏差每增加0.5%，满量程误差将扩大0.3%。因此需采用激光定位工装确保浮子垂直度≤0.1°。
2. 多点标定
标定点设置：采用11点等分法(0%、10%、20%…100%量程)，某天然气计量站标定中，增加5%、95%两个边界点，有效捕捉非线性区误差。
流量调节：
正行程：从零点逐步升至满量程，每个标定点稳定3分钟。
反行程：从满量程逐步降至零点，记录回差数据。
数据采集：同步记录标准装置流量值、被检表A/D值、环境温湿度。某化工企业标定记录显示，温度每升高10℃，浮子密度变化导致测量偏差增加0.15%。
3. 线性修正
数学模型：采用***小二乘法拟合流量-A/D曲线，修正系数计算公式为：
Q修正=a0+a1⋅A/D+a2⋅(A/D)2其中，a0,a1,a2为拟合系数，某标定案例中，二次项系数a2达-1.2×10⁻⁷，显著改善大流量区非线性。
4. 回差验***
判定标准：JJG 257-2007规定，回差应≤基本误差限***的1.5倍。某油田标定中，发现100%量程点回差达1.8%，经检查为磁钢退磁所致，更换后回差降至0.5%。
5. 参数固化
密码保护：使用00069密码备份标定参数，防止误操作修改。
出厂报告：生成包含量程、精度等级、标定日期等信息的电子***书，某标定系统实现与上仪ERP系统对接，自动生成符合ISO 9001要求的溯源报告。
三、标定后处理：质量闭环管控
1. 密封性测试
采用氦质谱检漏法，对流量计接头、传感器腔体进行检测，泄漏率≤1×10⁻⁹ Pa·m³/s。行业标定中，发现批次产品焊接缺陷导致泄漏，经返修后通过测试。
2. 长期稳定性考核
将标定后的流量计置于恒温箱，在85℃、-40℃极端温度下循环测试72小时，标定案例显示，温度循环导致零点漂移0.2%，通过温度补偿算法修正后恢复精度。
3. 不确定度评估
依据JJF 1059.1-2012，计算合成不确定度：uc=u12+u22+⋯+un2其中包含标准装置误差(0.15%)、环境因素误差(0.08%)、重复性误差(0.05%)等分量。某DN50流量计标定扩展不确定度达0.28%(k=2)，满足0.5级精度要求。
结语
上仪金属管浮子流量计的标定流程，通过环境控制、设备选型、五步标定、质量闭环等环节，构建了完整的量值溯源体系。实践表明，该流程可使流量计测量精度达到0.25级，重复性优于0.1%，回差控制在0.2%以内，为工业流量测量提供了可靠的技术保障。随着智能标定技术的发展，上仪正探索AI算法在非线性修正、温度补偿等***域的应用，持续推动流量计量技术的进步。
