在工业测温***域，防腐热电偶作为关键设备，其安装方式直接影响测温精度、系统密封性及长期稳定性。螺纹连接与法兰连接作为两种主流安装技术，在结构原理、适用场景及性能表现上存在本质差异。本文将从技术原理出发，系统对比两种连接方式的特性，为工程选型提供理论依据。
一、螺纹连接：经济便捷的轻量化解决方案
1. 结构原理与密封机制

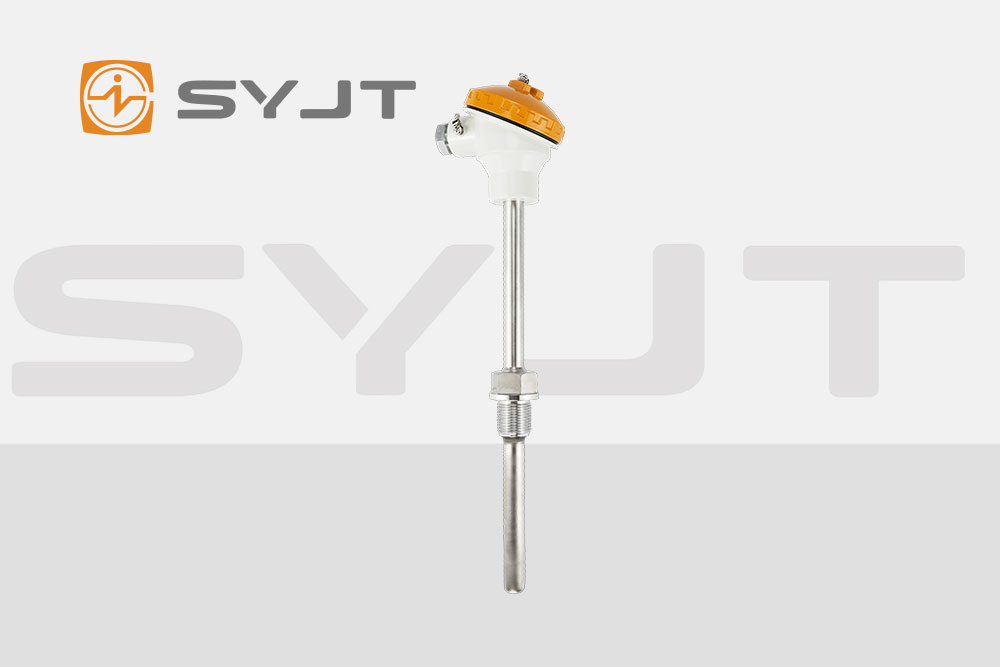

螺纹连接通过热电偶探头端部的外螺纹与管道或设备内螺纹的机械咬合实现连接。其密封性依赖三重保障：
螺纹精度：采用60°锥管螺纹(如NPT)或55°非螺纹密封管螺纹(如G螺纹)，通过牙型角与螺距的**匹配实现初步密封;
辅助密封材料：常配合聚四氟乙烯生料带或液态密封胶填充螺纹间隙，提升耐压等级;
金属变形密封：在高压场景下，螺纹牙顶与牙底产生塑性变形，形成金属-金属密封面。
2. 技术特性分析
安装效率：单手旋转即可完成装配，无需专用工具，安装时间较法兰连接缩短60%以上;
成本优势：螺纹接头成本仅为法兰系统的1/3-1/2，尤其适用于小口径管道(DN≤50mm);
空间适应性：结构紧凑，特别适合嵌入式安装或空间受限场景;
动态响应：螺纹连接的刚性结构使热电偶热响应时间缩短至0.5-2秒，优于法兰连接的1-3秒。
3. 局限性
耐压极限：常规螺纹连接承压能力≤16MPa，超高压场景需采用特殊螺纹(如VAM螺纹);
温度耐受：长期使用温度上限为350℃，超过该温度时螺纹材料蠕变导致密封失效;
振动敏感性：在交变载荷作用下，螺纹易发生微动磨损，需定期紧固维护。
二、法兰连接：高压高温场景的可靠选择
1. 结构原理与密封机制
法兰连接通过法兰盘、垫片与螺栓的组合实现密封，其核心在于：
预紧力控制：采用扭矩扳手按对角顺序分阶段紧固螺栓，使垫片产生塑性变形填充法兰密封面;
垫片技术：根据介质特性选择金属缠绕垫(耐温600℃)、柔性石墨垫(耐压25MPa)或聚四氟乙烯垫(耐腐蚀);
密封面形式：平面密封(FF)、凸面密封(RF)及榫槽面密封(TG)适应不同工况需求。
2. 技术特性分析
耐压能力：标准法兰连接可承受40MPa压力，对焊法兰配合高压垫片可达100MPa;
温度范围：金属法兰系统适用温度-200℃至1000℃，覆盖绝大多数工业场景;
介质适应性：通过垫片材料选择可实现强酸、强碱及有机溶剂等腐蚀性介质的密封;
维护便利性：螺栓连接设计支持在线检修，无需破坏管道结构即可更换热电偶。
3. 局限性
安装复杂度：需专业工具进行螺栓预紧力控制，安装时间较螺纹连接延长2-3倍;
成本构成：法兰组件成本占整体安装费用的40%-60%，且需配套垫片与螺栓;
热膨胀影响：在温度剧烈变化场景下，法兰盘与管道的线膨胀系数差异可能导致密封失效。
三、技术对比与选型决策矩阵
参数螺纹连接法兰连接
适用管径DN15-DN50DN50-DN2000
压力等级≤16MPa(常规)≤100MPa(特殊设计)
温度范围-50℃至350℃-200℃至1000℃
密封可靠性★★★☆(需定期维护)★★★★★(长期稳定)
安装成本★(低)★★★★(高)
动态响应0.5-2秒1-3秒
振动适应性差(需防松措施)优(螺栓连接抗振)
介质兼容性适用于非腐蚀性介质覆盖所有工业介质
选型原则：
压力温度优先：当系统压力>10MPa或温度>300℃时，必须采用法兰连接;
经济性导向：低压低温场景(P<4MPa，T<200℃)优先选择螺纹连接;
维护需求：需频繁更换热电偶的校验场景，法兰连接更具优势;
介质特性：腐蚀性介质必须采用法兰连接配合专用垫片。
四、技术发展趋势
随着工业4.0推进，两种连接方式正呈现融合发展趋势：
螺纹连接智能化：集成压力自密封螺纹(如VAM TOP技术)，通过牙型优化提升耐压等级;
法兰连接轻量化：采用复合材料法兰(如碳纤维增强塑料)，在保持强度的同时降低重量;
混合连接技术：开发螺纹-法兰过渡接头，实现小口径管道的高压密封需求。
防腐热电偶的安装方式选择需基于系统工况进行多维度技术评估。螺纹连接以经济高效见长，适用于常规工业场景;法兰连接则凭借卓越的密封性能，成为高压高温系统的标准配置。未来，随着材料科学与制造工艺的进步，两种技术将不断突破应用边界，为工业测温提供更可靠的解决方案。
