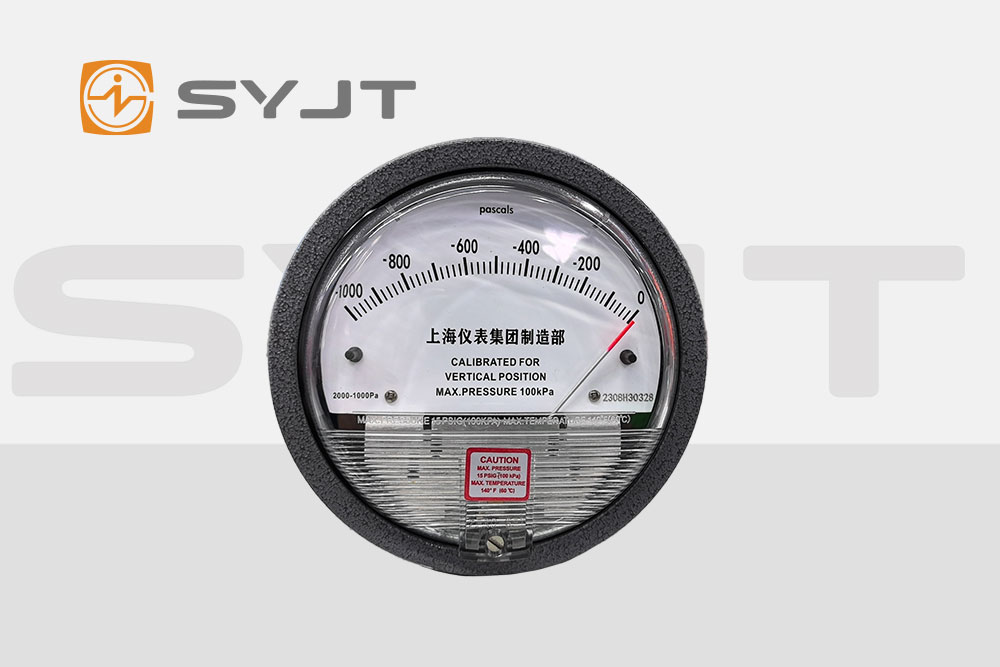

差压表作为工业过程控制中的核心仪表，其信号输出类型的选择直接影响测量系统的稳定性、抗干扰能力及智能化水平。本文基于差压测量原理，结合上海上仪(以下简称“上仪”)差压表的技术特性，系统解析其信号输出类型的技术原理、应用场景及选型逻辑。
一、差压测量的技术原理与信号转换基础
差压表通过检测两个压力端口(高压端HP与低压端LP)的差值实现测量，其核心原理基于伯努利方程与流动连续性方程。当流体流经节流装置时，流速变化导致压力差，差压表将此物理量转换为可传输的电信号或机械信号。信号转换过程涉及三大关键技术：
传感技术：包括压阻式、电容式和谐振式。压阻式通过硅压阻元件的电阻变化反映压力差;电容式利用极板间距变化改变电容值;谐振式则通过振动元件频率偏移计算差压。
信号调理电路：将传感元件的微弱信号放大、滤波并转换为标准输出格式，确保信号在传输过程中的稳定性。
数字通信协议：现代差压表集成HART、Modbus等协议，实现双向数字通信，支持远程校准、诊断及参数配置。
二、上仪差压表的主要信号输出类型
1. 模拟信号输出
(1)4-20mA电流信号
技术原理：基于电流环传输，4mA对应测量下限，20mA对应上限。其优势在于：
抗干扰性强：电流信号对电磁干扰(EMI)不敏感，适合长距离传输(可达数百米)。
本质安全：低电压特性使其在易燃易爆环境中无需额外安全栅。
故障诊断：0mA或24mA可触发报警，快速定位断线或短路故障。
应用场景：石油化工、电力等需要高可靠性传输的工业现场。
(2)0-5V/0-10V电压信号
技术原理：电压信号通过电阻分压实现，其特点为：
低成本：电路设计简单，适合短距离传输(通常<10米)。
分辨率高：电压信号对微小压力变化更敏感，但易受线路电阻和电磁干扰影响。
应用场景：实验室设备、小型控制系统等对成本敏感且环境干扰低的场景。
2. 数字信号输出
(1)HART协议
技术原理：在4-20mA模拟信号上叠加低频数字信号(1200Hz/2200Hz)，实现模拟与数字通信共存。其核心功能包括：
远程配置：通过手操器或上位机修改量程、零点等参数。
诊断信息：实时传输传感器状态、温度补偿数据及故障代码。
多变量测量：支持压力、温度等多参数同步传输。
应用场景：传统工厂数字化改造，需兼容现有模拟系统并逐步升级的场景。
(2)Modbus(RS-485)
技术原理：基于串行通信的总线协议，采用差分信号传输，其优势为：
多设备组网：单总线可连接32台设备，支持主从式通信。
高速传输：波特率可达115.2kbps，适合实时性要求高的场景。
抗干扰性强：差分信号对共模噪声抑制能力优于单端信号。
应用场景：楼宇自动化、水处理等需要多设备协同控制的***域。
3. 无线信号输出
技术原理：通过Wi-Fi、LoRa等无线协议传输数据，其特点为：
免布线：降低安装成本，适合野外或复杂环境。
低功耗：LoRa模块待机电流<1μA，支持电池供电。
灵活性高：支持移动设备监测与云端数据存储。
应用场景：物联网(IoT)应用、临时监测点部署等场景。
三、信号输出类型选择的核心逻辑
1. 兼容性优先
后端设备接口：若控制系统仅支持4-20mA输入，则需优先选择模拟输出;若支持HART或Modbus，可选用数字输出以实现智能化功能。
协议匹配：在多设备组网场景中，需确保所有设备采用统一通信协议(如全Modbus或全HART)，避免协议转换导致的延迟。
2. 传输需求导向
长距离/高干扰：优先选择4-20mA或Modbus(RS-485)，避免电压信号衰减或失真。
短距离/低成本：电压信号或脉冲输出(如频率调制)可降低系统成本。
无线场景：根据传输距离选择Wi-Fi(短距)或LoRa(长距低功耗)。
3. 智能化功能需求
远程诊断：HART或Modbus协议支持实时状态监测与故障预警。
参数动态调整：数字输出允许在线修改量程、阻尼时间等参数，无需停机校准。
多参数测量：部分上仪差压表支持通过数字协议同步传输压力、温度等数据，简化系统架构。
4. 环境适应性评估
防爆要求：在煤矿、炼油厂等场所，需选择本安型(Ex ia)或隔爆型(Ex d)变送器，并确保信号输出符合防爆标准。
温度范围：高温环境(>85℃)需选用耐温型传感器及信号调理电路，避免元件漂移。
电磁兼容性(EMC)：在强电磁场环境中，优先选择4-20mA或光纤输出(若支持)，减少信号失真。
四、技术趋势与未来展望
随着工业4.0与物联网技术的发展，上仪差压表的信号输出类型正呈现两大趋势：
全数字化：从模拟输出向全数字输出过渡，支持IIoT(工业物联网)架构，实现设备间无缝互联。
智能化集成：集成边缘计算功能，在变送器端完成数据预处理(如滤波、标定转换)，减轻上位机负担。
结语：上仪差压表的信号输出类型选择需综合考量兼容性、传输需求、智能化功能及环境适应性。通过匹配应用场景与技术特性，可***大化测量系统的性能与投资回报率。未来，随着数字通信技术的普及，差压表将进一步向智能化、网络化方向发展，为工业过程控制提供更高效、可靠的解决方案。
