在冬季低温环境下，电接点压力表作为工业过程控制的关键仪表，其测量精度与运行稳定性直接受环境温度影响。当环境温度低于仪表正常工作范围时，内部介质可能冻结、弹簧管弹性模量变化、触点接触电阻增大，导致测量误差、信号失真甚至设备损坏。本文从技术原理出发，系统解析电接点压力表的防冻保温措施与安装规范，为冬季仪表安全运行提供理论支持。
一、电接点压力表防冻技术原理

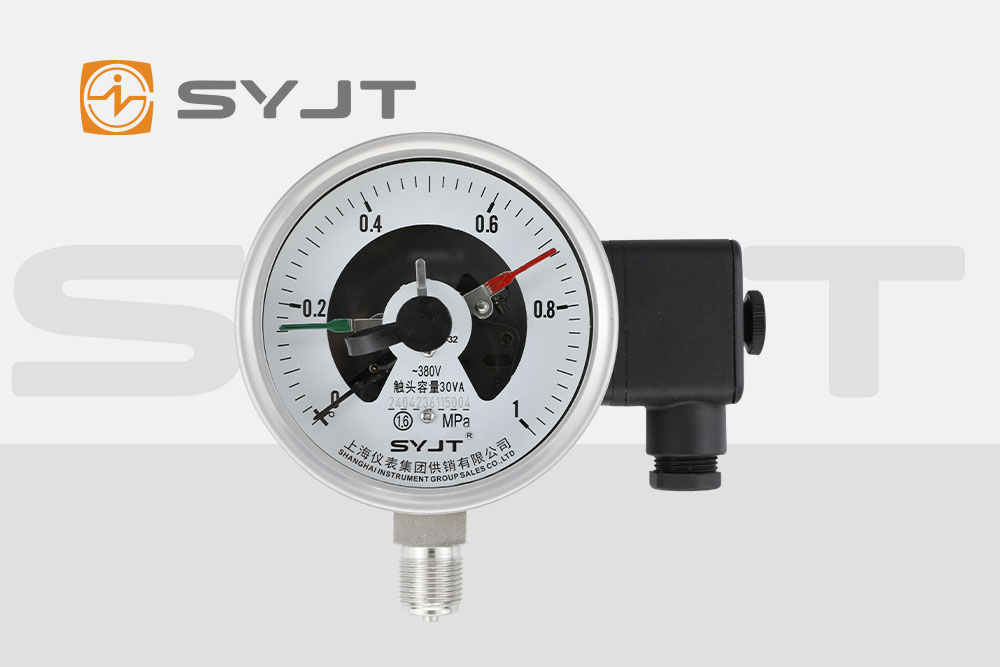

电接点压力表通过弹簧管(波登管)的弹性形变实现压力测量与信号控制。当被测介质压力作用于弹簧管时，其自由端产生位移，经齿轮传动机构放大后驱动指针旋转。同时，指针轴上的动触点与表盘预设的上限/下限静触点接触或分离，触发电路通断，实现压力控制或报警功能。
低温影响机制：
介质冻结：表内填充液(如甘油、硅油)在低温下粘度剧增甚至凝固，导致弹簧管形变受阻，指针卡滞。
材料收缩：弹簧管、齿轮等金属部件在低温下收缩，改变传动比，引发测量误差。
触点失效：静触点与动触点间因热胀冷缩导致接触不良，信号传输中断。
绝缘劣化：表内绝缘材料在低温下脆化，可能引发漏电或短路。
二、保温措施技术解析
1. 被动保温技术
(1)保温层包裹
采用岩棉、玻璃棉或聚氨酯泡沫等A级不燃保温材料，对压力表表头、导压管及连接阀门进行全包裹。包裹层厚度需根据环境温度梯度设计，确保表体温度不低于-20℃(普通型仪表**工作温度)。包裹时需注意：
表盘透光窗保留观察口，避免遮挡刻度。
导压管弯曲处增加保温层厚度，防止冷桥形成。
接头处采用铝箔胶带密封，减少空气对流。
(2)隔热罩设计
定制不锈钢或工程塑料隔热罩，内部填充气凝胶毡(导热系数≤0.02W/m·K)。隔热罩需预留散热孔，防止仪表过热。安装时确保罩体与表体间隙≥10mm，形成静态空气层。
2. 主动加热技术
(1)电伴热带系统
选用自限温电伴热带(启动温度5℃，维持温度15℃)，沿导压管螺旋缠绕，间距≤50mm。伴热带需配备温控器，根据环境温度自动调节功率。安装要点：
伴热带末端采用终端密封盒防水处理。
电源线采用防爆型电缆，接地电阻≤4Ω。
避免伴热带重叠，防止局部过热。
(2)蒸汽伴热系统
利用工厂蒸汽管网，在导压管下方铺设φ10mm伴热管，坡度≥1:50，确保冷凝水顺利排出。伴热管需包裹保温层，蒸汽压力控制在0.2-0.3MPa。设计时需注意：
伴热管与导压管间距≤50mm，采用扎带固定。
蒸汽入口设置减压阀，防止仪表超压。
冷凝水排放口安装疏水阀，避免蒸汽泄漏。
三、安装规范技术要求
1. 安装位置选择
环境条件：安装点应避开风口、雨雪滴漏区，环境温度宜在-25℃至55℃之间(仪表额定工作温度)。
垂直度要求：仪表必须垂直安装，倾斜角≤2°，确保弹簧管自由端形变方向与重力方向一致。
高度匹配：仪表中心与测量点水平高差≤5m，减少压力损失。若高差过大，需在导压管中段设置集气包。
2. 导压管设计
管径选择：导压管内径≥6mm，长度≤50m，减少介质流动阻力。
坡度要求：导压管需保持1:100坡度，确保介质流动顺畅。
排空设计：导压管**点安装排空阀，定期排放冷凝水。
3. 电气连接规范
接线方式：采用三线制接线(电源、上限、下限)，线径≥1.5mm²，接线端子压接牢固。
绝缘要求：线缆外护套耐温等级≥85℃，绝缘电阻≥50MΩ。
防爆处理：在爆炸危险区域，需选用隔爆型电接点压力表(Ex dⅡCT6)，接线盒密封圈需定期更换。
四、维护与故障排除
1. 日常巡检要点
保温层检查：每周检查保温层有无破损、潮湿，及时修补。
伴热系统测试：每月启动伴热系统，测试温控器响应时间(≤5min)。
触点清洁：每季度用无水乙醇擦拭触点，去除氧化层。
2. 常见故障分析
信号中断：检查触点压力是否超限(额定值≤1N)，调整游丝张力。
指针抖动：排查导压管振动源，增加阻尼器。
测量滞后：检查导压管是否堵塞，清洗或更换过滤网。
五、技术升级方向
智能温控系统：集成温度传感器与物联网模块，实时监测表体温度并远程调控伴热功率。
低凝固点介质：采用氟油或硅基润滑油替代传统填充液，扩展低温工作范围至-40℃。
非接触式测量：研发红外或超声波压力传感器，彻底消除介质冻结风险。
通过系统实施保温措施与严格遵循安装规范，可显著提升电接点压力表在冬季的可靠性。技术维护需结合预防性策略，定期开展仪表健康度评估，确保工业过程控制的安全与精准。
