电接点压力表的死区现象:上仪解析原理与消除方法

2025-12-15 阅读次数:

  电接点压力表的“死区”现象,本质是仪表在压力双向变化时,其输出信号(如电路通断、报警触发)未产生可检测变化的压力区间。这一现象直接影响工业控制系统的响应灵敏度,若死区范围超出工艺要求,可能导致设备启停延迟、报警失效甚至安全事故。本文将从技术原理、成因分析及消除方法三个维度展开科普。

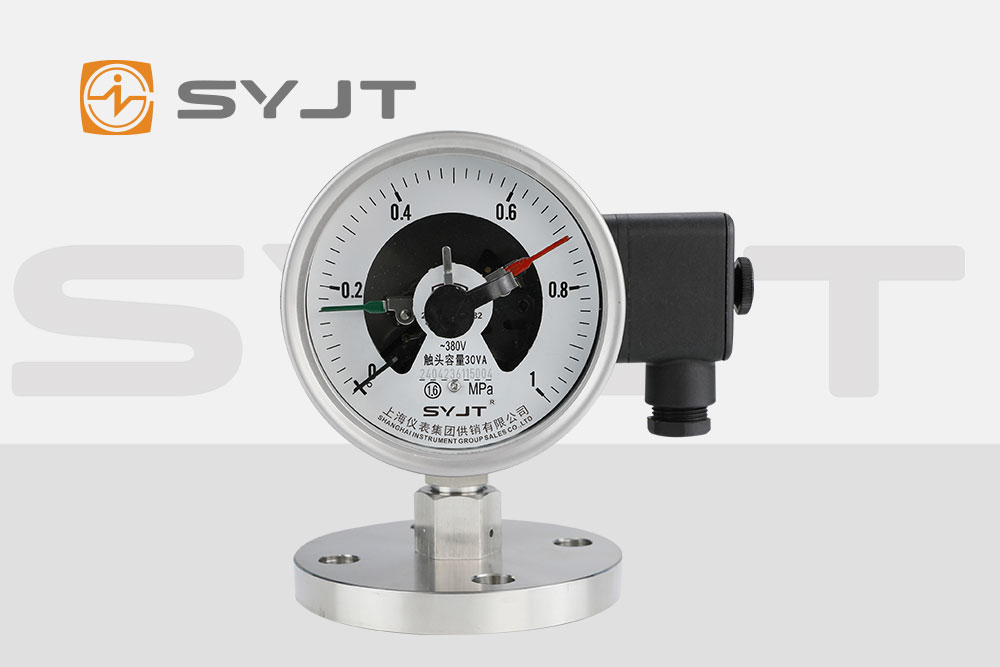

  一、死区现象的技术原理

  电接点压力表的核心功能是通过机械-电气联动实现压力阈值控制。其工作原理可拆解为三步:

  压力感知:弹性元件(如波登管)在介质压力下产生线性形变,驱动指针旋转;

  信号转换:指针带动磁助电接点装置的动触点移动,当动触点与预设的上/下限静触点接触时,电路导通;

  控制输出:电路通断信号触发继电器或PLC,驱动泵、阀门等执行机构动作。

  死区产生机制:当压力处于上升或下降的临界区间时,若动触点与静触点的接触压力不足(如触点间隙过大、弹簧弹力衰减),或机械传动存在间隙(如齿轮磨损、连杆松动),会导致压力微小变化时触点未完全接触或分离,电路状态保持不变,形成死区。

  二、死区现象的成因对比

  死区现象的根源可归纳为机械、电气、环境三大类,其技术特征对比如下:

  成因类型技术特征典型表现

  机械磨损传动机构(齿轮、连杆)磨损导致间隙增大,弹性元件(波登管)疲劳变形指针抖动、回程误差增大、触点接触压力不足

  电气失效触点氧化、电弧烧蚀导致接触电阻升高,绝缘层破损引发漏电信号时断时续、触点粘连、电路短路

  环境干扰振动导致触点频繁抖动,温度变化引发材料热胀冷缩,介质腐蚀触点表面触点接触不稳定、设定值漂移、密封失效

  三、死区消除的技术方法

  针对不同成因,需采用系统性解决方案,核心逻辑为“机械补偿+电气强化+环境控制”:


  1. 机械系统优化

  传动机构校准:调整齿轮啮合侧隙至0.05-0.1mm,更换不锈钢连杆销轴并涂抹钼磺润滑脂,消除空回;

  弹性元件修复:检测波登管自由端残余变形量,若超过0.2mm需更换,并确保装配轴向垂直度误差<0.5°;

  触点压力强化:通过弹簧秤校准触点接触压力至0.5-1N,调整超程至0.3-0.5mm,确保触点可靠闭合。

  2. 电气性能提升

  触点材料升级:采用镀银合金触点(厚度5-8μm),降低接触电阻至<0.1Ω,增强抗电弧能力;

  信号抗干扰设计:在控制回路并联0.1μF陶瓷电容吸收浪涌,采用屏蔽电缆单端接地(接地电阻<4Ω);

  绝缘性能检测:使用兆欧表验***接线端与外壳绝缘电阻>20MΩ,修复受潮或破损的绝缘层。

  3. 环境适应性改造

  减振措施:加装橡胶减震垫(邵氏硬度60-70),使用柔性金属软管连接压力接口,抑制机械振动;

  温度补偿:选用温度补偿型游丝(补偿系数≥0.03%/℃),添加隔热护套控制表体温度波动<3℃/min;

  介质防护:腐蚀性介质中采用PTFE衬里接液部件,粘稠介质安装滤网孔径≤0.2mm的在线过滤器。

  四、技术升级方向

  现代电接点压力表正通过智能化技术突破传统死区限制:

  纳米涂层弹性元件:采用纳米陶瓷涂层波登管,使用寿命延长至10万次压力循环,减少疲劳变形;

  蓝牙诊断接口:通过手机APP实时读取接点动作次数、剩余寿命预测,实现预测性维护;

  自适应死区算法:内置微处理器动态调整触点响应阈值,将死区范围控制在量程的0.5%以内。

  电接点压力表的死区现象是机械、电气、环境因素综合作用的结果,需通过系统性技术手段实现精准消除。随着材料科学与物联网技术的发展,新一代智能电接点压力表正从“被动维护”向“主动预防”升级,为工业自动化控制提供更高可靠性的压力监测解决方案。
