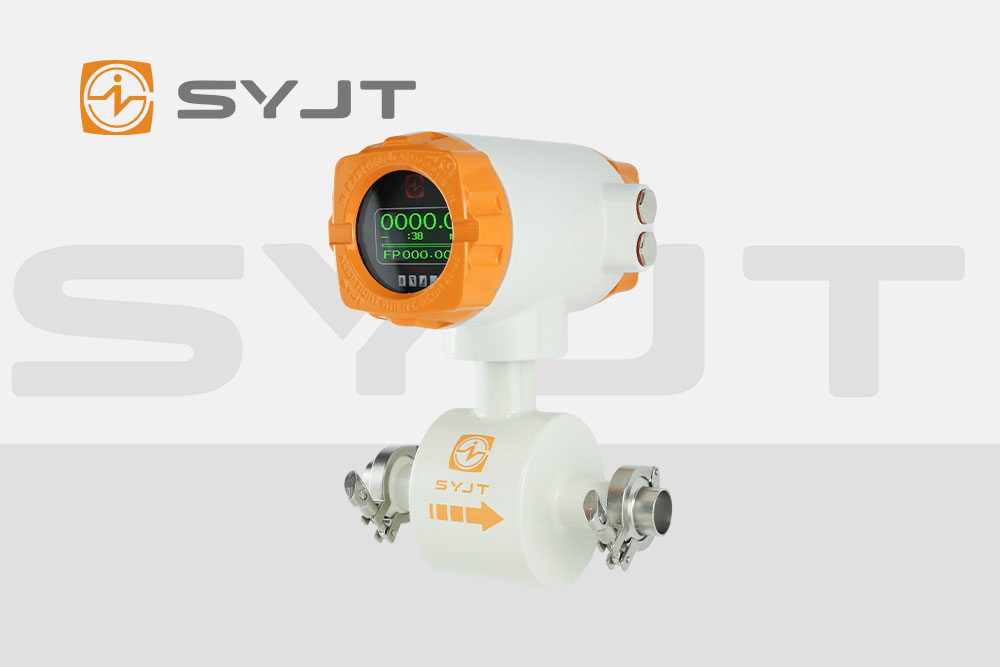

上海仪表厂(上仪)生产的卡箍型电磁流量计，凭借其高精度、高稳定性和广泛适用性，在工业流量测量***域占据重要地位。其中，4-20mA模拟电流输出作为其核心信号传输方式，凭借抗干扰能力强、传输距离远、兼容性高等优势，成为工业自动化控制系统的标准接口。本文将从技术原理、信号特性、参数设置及优势对比四个维度，系统解析这一关键技术。
一、4-20mA信号的技术原理与核心优势
1. 法拉第电磁感应定律的物理基础
卡箍型电磁流量计基于法拉第电磁感应定律工作：当导电液体以速度v流经垂直于磁场的管道时，液体中的正负离子受洛伦兹力作用发生偏转，在电极间产生与流速成正比的感应电动势E(E=B·D·v，B为磁感应强度，D为管道内径)。通过转换器将微弱电动势放大并转换为标准电流信号，实现流量与电信号的线性映射。
2. 4-20mA信号的工程化设计逻辑
零点偏移设计：4mA代表流量零点，而非0mA，可有效区分线路断路(0mA)与正常零流量状态，提升系统可靠性。
满量程映射：20mA对应流量计的***大量程，16mA的动态范围(20mA-4mA)确保信号分辨率与测量精度。
抗干扰能力：电流信号受线路电阻影响小，且可通过双绞线传输，配合屏蔽层设计，可抑制电磁干扰(EMI)和射频干扰(RFI)。
供电与信号共线传输：4-20mA信号可由同一对导线供电(两线制)，简化布线并降低系统成本。
二、信号参数的核心技术指标
1. 输出类型与范围
标准输出：4-20mA线性电流信号，支持正向/反向流量测量，可配置为单通道或双通道输出。
扩展功能：部分型号支持0-20mA输出，但4-20mA仍是工业主流标准，因其具备断线检测功能。
负载能力：转换器输出阻抗通常≤500Ω，可驱动长距离传输(如1000米以上)而无显著压降。
2. 线性度与精度
线性映射：流量与电流信号严格线性对应，确保控制系统的**调节。
精度等级：受传感器励磁方式、信号处理算法及硬件设计影响，上仪卡箍型流量计可达±0.2%至±0.5%的测量精度，信号转换误差≤0.1%。
温度补偿：内置温度传感器可修正环境温度对电子元件的影响，保障信号稳定性。
3. 响应时间与阻尼设置
动态响应：信号更新周期通常≤100ms，可快速捕捉流量突变，适应脉冲流或快速调节场景。
阻尼调节：通过软件设置阻尼时间(0-100秒)，可平滑短期波动，避免控制系统频繁动作，同时保留长期趋势信息。
三、4-20mA输出与数字信号的对比分析
1. 抗干扰能力
模拟信号：电流环传输对电磁干扰不敏感，适合长距离、强干扰环境(如化工、冶金车间)。
数字信号：RS485/HART等协议虽支持更高数据速率，但需额外屏蔽措施，且易受接地回路影响。
2. 系统兼容性
模拟信号：可直接接入PLC、DCS等传统控制系统，无需额外协议转换模块。
数字信号：需配置专用通信模块，但支持双向通信、诊断信息传输及多变量测量(如流量、温度、压力同步输出)。
3. 成本与维护
模拟信号：两线制设计降低布线成本，但无法直接传输诊断信息，故障排查依赖现场仪表。
数字信号：支持远程配置与自诊断，但初始投资较高，且需专业人员维护通信协议。
四、上仪卡箍型电磁流量计的技术亮点
1. 卡箍式结构设计
快速拆装：无需法兰螺栓，仅需卡箍锁紧，便于清洗维护，尤其适用于食品、制药等卫生要求高的行业。
无死角流道：光滑内壁减少介质残留，避免交叉污染，同时降低压损，延长传感器寿命。
2. 智能化信号处理
低频矩形波励磁：采用可编程频率励磁技术，降低功耗并抑制浆液噪声，提升测量稳定性。
自诊断功能：实时监测空管、励磁断线、流量超限等异常状态，并通过电流信号或数字接口输出报警信息。
3. 材料与工艺优化
衬里与电极选择：提供聚四氟乙烯(PTFE)、聚全氟乙丙烯(F46)等耐腐蚀衬里，及哈氏合金、钛等电极材料，适应强酸、强碱、高温介质。
防护等级：传感器达IP65/IP68，转换器达IP67，可短期浸水或长期水下工作，满足恶劣工况需求。
结语
上仪卡箍型电磁流量计的4-20mA输出技术，通过物理定律与工程设计的深度融合，实现了流量测量的高精度、高可靠性与高兼容性。其模拟信号与数字信号的互补优势，为不同工业场景提供了灵活的选择方案。随着工业4.0与智能制造的推进，上仪持续优化信号处理算法与材料工艺，推动电磁流量计向更智能、更高效的方向发展。
