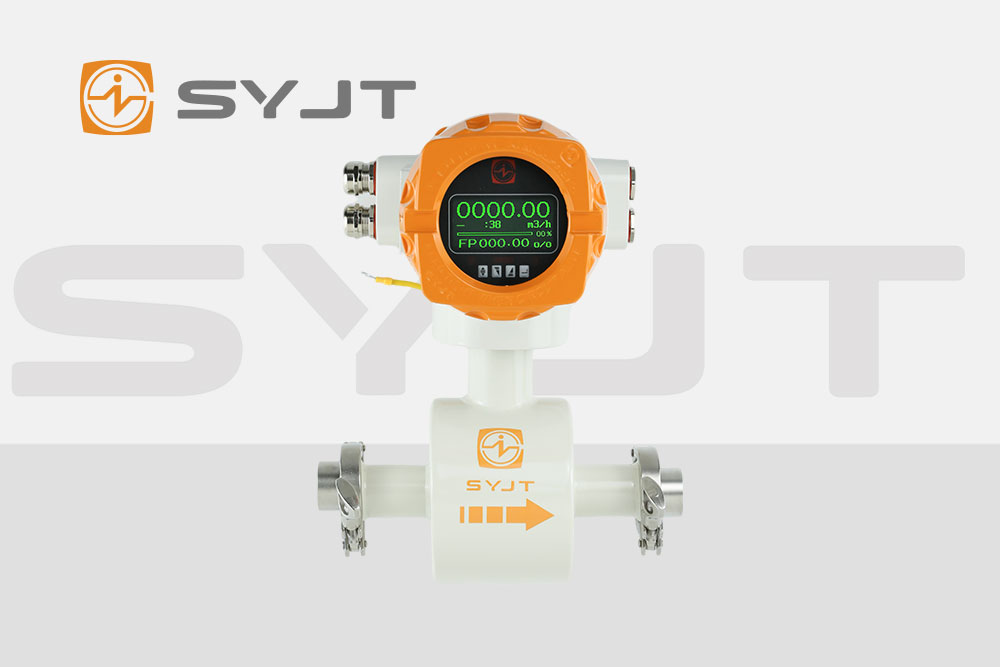

远离干扰源!卡箍型电磁流量计安装位置选择

　　卡箍型电磁流量计的安装位置，核心就一个字——"避"。避振动、避磁场、避气泡、避负压，选对位置，仪表才能精准服役数十年;选错位置，再昂贵的设备也是废铁一块。‌

　　安装位置的选择，绝非简单的"拧紧卡箍接上管"就万事大吉。这是一项融合流体力学、电磁学与材料科学的系统工程。下面从技术维度逐层拆解，帮你一次性搞懂。

　　一、为什么安装位置如此致命?

　　电磁流量计的工作原理决定了它对环境极为"敏感"——它靠磁场感应导电流体切割磁力线产生电动势来计量流量。任何破坏磁场均匀性、流体满管状态、电极接触条件的因素，都会让信号失真甚至归零。

　　一句话：位置选错，满盘皆输。‌

　　二、四大干扰源，必须逐一击破

　　干扰类型 危害机理 安装对策 优先级

　　强电磁场‌ 大电机、变压器、变频器产生的交变磁场直接耦合进测量信号，噪声淹没微弱流量信号 远离大功率电气设备;若无法远离，必须对传感器和信号电缆做严格屏蔽接地 ★★★★★

　　管道振动‌ 持续振动导致内部线圈松动、电极位移、接线脱落，长期可致传感器变形 两侧管道加固支撑，流量计装在稳固基座上;剧烈振动时传感器与变送器分体安装 ★★★★☆

　　气泡与非满管‌ 气泡阻断电极与流体接触，信号瞬间丢失;非满管使测量完全失效 优先选垂直段(流向自下而上)或管道**处，确保始终满管 ★★★★★

　　负压与真空‌ 负压使内衬变形、起皱甚至剥离，不可逆损坏仪表 绝不能装在泵的进口侧(抽吸侧)，必须装在泵出口下游 ★★★★☆

　　三、卡箍型电磁流量计的特殊安装要点(技术对比)

　　与法兰连接型相比，卡箍型因其快速拆装的结构特性，在安装位置选择上有几点‌必须格外注意‌：

　　1. 直管段要求——不打折扣

　　安装场景 上游直管段 下游直管段

　　普通工况 ≥5倍管径 ≥3倍管径

　　上游有泵/阀门/弯头 ≥10倍管径(泵出口建议≥30倍管径) ≥5倍管径

　　混合液注入点下游 ≥30倍管径 —

　　技术要点‌： 弯头、阀门、缩扩径会产生横向二次流，使流速分布偏离轴对称。直管段不足，精度直线下降。卡箍连接处若密封垫片突出管内，同样会造成流态畸变，务必选用内角不超过7.5°的异径接头。

　　2. 流向与电极轴线——双重锁定

　　垂直安装‌： 流体必须‌自下而上‌流动。这样固体沉淀在底部、气泡上浮不经过电极区，电极磨损均匀，寿命更长。

　　水平安装‌： 电极中心连线必须保持‌水平‌。若电极轴线垂直地面，上方电极积气泡、下方电极积污物，信号直接跳变。

　　卡箍型特别提醒‌： 拧紧卡箍螺栓时必须‌均匀用力、对角交替‌，推荐使用力矩扳手。聚四氟乙烯内衬一旦受力不均被压坏，卡箍式结构的优势荡然无存。

　　3. 接地——不可省略的"安全阀"

　　管道类型 接地方式

　　金属管道(无绝缘涂层) 直接利用管道接地

　　非金属管道 / 有绝缘衬里 必须安装专用接地环或接地法兰，接地线截面≥5mm²多股铜线

　　铁律‌： 接地电阻必须小于10Ω，且传感器与转换器的接地端必须与被测介质同电位。禁止接在电机或其他设备的公共地线上!

　　4. 阀门与泵的相对位置——铁律不可破

　　组件 正确位置 错误位置 后果

　　控制阀/切断阀 ‌流量计下游‌ 流量计上游 上游阀门产生紊流，直管段再长也难恢复

　　水泵 ‌流量计上游(出口侧)‌ 流量计上游(进口侧) 进口侧产生负压，内衬被吸瘪

　　电焊作业 远离传感器 焊口紧邻传感器 焊渣飞入、过热损坏衬里

　　四、环境硬指标——别让温度和湿度"暗算"你

　　参数 要求 超标后果

　　环境温度 -20℃ ~ +60℃ 温度剧变致内衬与管体热应力剥离;低于冰点致测量管冻裂

　　相对湿度 <85% 潮湿+腐蚀性气体→电路板腐蚀、绝缘下降、信号短路

　　防护 干燥通风、避免日晒雨淋 室外安装必须加防护罩，分体型转换器优先装室内

　　五、一张图看清"装对 vs 装错"

　　维度 ✅ 正确做法 ❌ 错误做法

　　位置 管道**点或垂直上升段 管道**点(积气)

　　流向 垂直向上 / 与箭头一致 垂直向下且非满管

　　距离 远离泵≥30D、远离阀门≥5D 紧贴泵出口或弯头下游

　　电极 水平安装时轴线水平 轴线垂直地面

　　接地 专用接地线，<10Ω 接在设备公共地线上

　　密封 均匀拧紧，用力矩扳手 单边猛拧，压坏衬里

　　结语

　　卡箍型电磁流量计安装位置的选择，本质上就是一场‌与干扰源的博弈‌。磁场、振动、气泡、负压——每一个都是精准测量的天敌。唯有在安装前深入勘察现场工况，严格遵循直管段、流向、接地、环境四大维度的技术规范，才能让这台精密仪表在工业管线中稳如磐石、精准如初。

　　记住：安装不是结束，而是精准测量的真正起点。‌
