磁翻板液位计工作原理详解：磁耦合测量逻辑的"三重奏"拆解

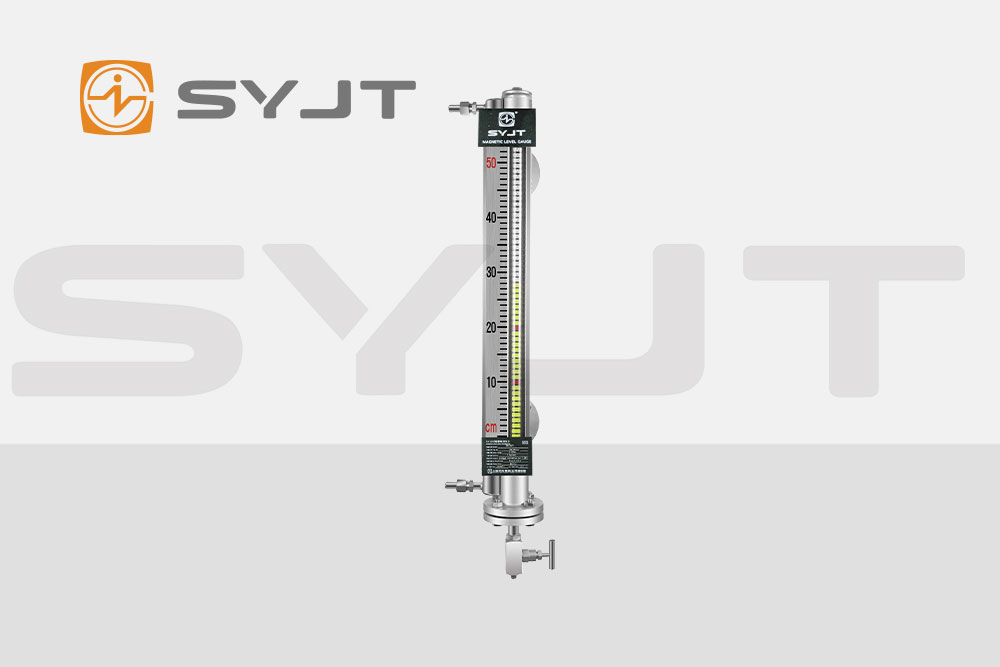

　　核心答案一句话讲透：磁翻板液位计以连通器为骨架、以浮力为驱动、以磁耦合为纽带，将液位的物理变化转化为翻片的色彩翻转，实现"无电就地可视"的液位测量。‌ 它不依赖复杂电路，不惧怕高温高压，仅凭一根密封钢管、一枚磁性浮子、一排双色翻片，便构建出一套纯机械式的精准液位指示系统。

　　一、为什么是"三重物理原理"?

　　磁翻板液位计绝非单一原理在起作用，而是‌静压连通、浮力平衡、磁性耦合‌三重机制的精密协同。少了任何一环，整个系统便会失灵。

　　表格

　　原理层级 角色定位 核心机制

　　第一重：连通器/静压平衡‌ 基础骨架 主导管通过上下法兰与容器连通，管内外液位等高，确保"看管内即看容器"

　　第二重：浮力跟随‌ 动力引擎 磁性浮子密度介于气液之间，随液位同步升降，始终贴合真实气液分界面

　　第三重：磁耦合显色‌ 信号传递 浮子内置永磁体穿透管壁，驱动外部翻片翻转180°，完成"液位→颜色"的翻译

　　这三重机制环环相扣——没有连通器，浮子无从感知液位;没有浮力，浮子无法跟随运动;没有磁耦合，液位变化便无法"说出口"。

　　二、浮力驱动：浮子凭什么"听话"?

　　主导管内的磁性浮子是整个仪表的"心脏"。它必须满足一个苛刻条件：‌密度精准控制在被测介质气相与液相密度之间‌(通常为介质密度的0.6～0.8倍)。

　　这意味着什么?

　　密度太大——浮子沉底，无法跟随液位上升;

　　密度太小——浮子飘在液面之上，与真实液位脱节;

　　恰到好处——浮子如一枚精准的"水中芭蕾舞者"，始终悬浮在气液交界面上，液位升它升，液位降它降。

　　浮子内部封装高永磁体(常用钕铁硼或钐钴磁钢)，外壳采用激光焊接工艺密封，耐压可达4.0MPa以上。一旦密封破损、介质渗入，浮子密度失衡，整个仪表即刻"失明"。

　　三、磁耦合传动：隔空"对话"的物理学

　　这是磁翻板液位计***精妙的设计——‌浮子在管内，翻片在管外，两者永不接触，却能精准对话。‌

　　其物理本质是：浮子内永磁体产生的定向磁场穿透非磁性材质管壁(304/316L不锈钢无缝管)，作用于翻板指示器中每一片微型双色磁翻柱。每个翻柱内部同样镶嵌小磁体，极性与浮子磁钢对应。

　　当浮子上行，磁场"召唤"对应位置的翻柱旋转180°——白色翻向红色;浮子下行，翻柱反向复位——红色翻回白色。‌红白交界处，即为实时液位。‌

　　这里的关键在于"非接触"：

　　无机械摩擦，核心部件寿命可达十年以上;

　　无电子元件直接接触介质，高温、腐蚀、易燃易爆工况统统胜任;

　　即便断电，翻片颜色依然定格，现场读数不受任何影响。

　　四、远传扩展：从"看得见"到"传得远"

　　纯机械显示虽好，但自动化时代需要远程监控。于是，‌干簧管阵列或磁致伸缩模块‌被集成在主导管外侧。

　　逻辑链条如下：

　　浮子磁场触发对应位置干簧管通断 → 位移信号转化为电阻变化 → 变送电路转换为4～20mA标准电流信号 → 接入DCS/PLC远程系统

　　这是一种"无源机械+有源远传"的组合——保留了就地显示的直观性，又满足了集中控制的需求，且信号传递全程无机械磨损。

　　五、侧装 vs 顶装：两种姿态，两套逻辑

　　表格

　　对比维度 侧装式 顶装式

　　安装位置‌ 容器侧壁开孔，主导管水平延伸后垂直 容器顶部法兰垂直安装，探杆直插罐内

　　适配场景‌ 常规立式、卧式容器 深罐、地下密闭罐、高压承压罐、粘稠介质

　　核心优势‌ 安装简便、改造成本低 无需侧壁开孔，适配极端工况

　　安装铁律‌ 必须垂直，倾斜≤3° 同样必须垂直，探杆倾斜过大引发浮子卡滞

　　顶装款式额外依托‌气压静压平衡原理‌——罐体气相空间与液位计上端腔体互通，探杆周边液位与罐内液位保持同步，这是它征服承压密闭储罐的核心底牌。

　　六、磁耦合失效的"暗雷"与防范

　　磁耦合虽精妙，却并非无懈可击。以下三类干扰***易引发翻车：

　　1. 强磁场干扰‌——周边大型电机、变压器、变频器产生的杂散磁场会打乱翻片磁极方向，导致局部异色、卡顿。对策：远离强磁设备，同一罐区多台仪表间距预留20cm以上。

　　2. 浮子卡滞‌——介质结晶、杂质附着、管壁结垢均可裹挟浮子。对策：高粘度介质定期清理探杆，入口加装过滤器，严禁带压拆卸。

　　3. 浮子倒装‌——出厂时浮子组件常取出待装，若重端朝下装入，磁耦合方向彻底反转。对策：安装时确认浮子重的一头朝上，绝不可倒装。

　　七、写在***后

　　磁翻板液位计的优雅之处在于：它用***朴素的物理定律——连通器、浮力、磁极相互作用——编织出一套无需供电、无需复杂电路、却精准可靠的液位测量方案。在雷达、超声波等电子仪表大行其道的今天，它依然凭借"断电可视、防爆无忧、结构极简"的硬核优势，稳居石油、化工、电力、食品等行业液位监测的主力席位。

　　读懂磁耦合，便读懂了这根钢管里的"无声对话"。‌
