雷达液位计安装高度怎么定?技术规范与实际校准方法

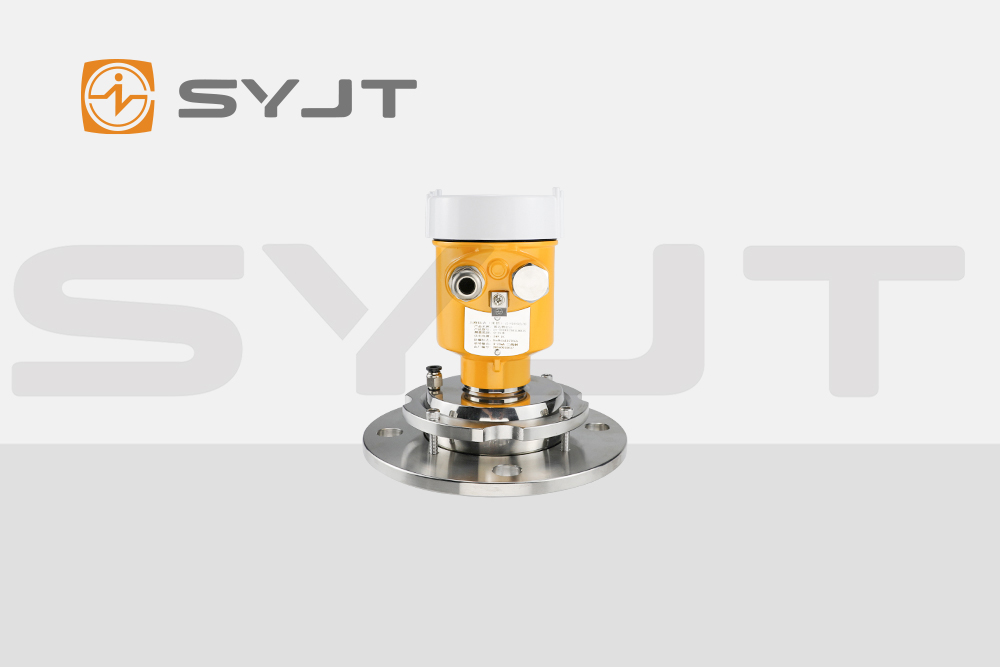

　　安装高度的本质，是在"测量盲区"与"满量程覆盖"之间找到**的平衡点——既要保证**液位不落入盲区，又要确保**液位在有效探测范围之内，同时避开一切干扰源，让微波束畅通无阻地抵达液面。‌

　　这不是一个拍脑袋的数字，而是一套严谨的工程计算与现场验证相结合的技术体系。

　　一、安装高度的核心定义与计算逻辑

　　安装高度，指的是雷达液位计法兰基准面(或仪表参考面)到罐底基准面之间的垂直距离。它决定了仪表能"看到"多大范围的液位变化。

　　基本公式框架‌：

　　安装总高度 ≥ 实际量程 + 仪表盲区 + 安全余量‌

　　其中：

　　实际量程‌：工艺要求测量的**液位到**液位之间的跨度

　　仪表盲区‌：仪表自身无法有效测量的近端距离，常规脉冲雷达约在0.1～0.5米之间

　　安全余量‌：一般取0.3～0.5米，用于应对安装误差、罐底凸台、沉淀物等不确定因素

　　这意味着——‌安装点越高，可测范围越大，但绝不能无限抬高‌，因为过高会导致信号衰减、波束发散，反而降低精度。

　　二、不同罐型的安装高度策略对比

　　罐型 推荐安装位置 关键注意事项

　　立式圆罐(洁净无搅拌)‌ 罐顶中心 波束正对液面，***理想状态

　　立式圆罐(有搅拌/进料)‌ 偏离圆心1/4～1/3半径处 避开漩涡区、进料冲击区和搅拌桨反射区

　　卧式储罐‌ 罐体上侧、长度方向1/4处 避开封头、隔板和内部管道，波束斜射液面

　　锥底罐/反应釜‌ 上筒体偏离中心位置 波束对准锥面上方平整液面，远离尖角反射

　　球罐‌ 球面赤道上方偏侧开孔 严禁装在**点，波束垂直指向液面

　　敞口水池/河道‌ 水面平稳区域 远离进出水口和波浪区，支架固定确保垂直

　　核心原则只有一个：波束路径全程无遮挡，天线严格垂直。‌

　　三、必须守住的硬性技术红线

　　1. 距罐壁距离

　　小型罐(直径<5米)不小于300毫米;中大型罐(直径≥5米)不小于500毫米;通用经验为不小于罐体直径的六分之一。紧贴罐壁会引发强烈杂波干扰，让仪表"看到"的全是假信号。

　　2. 避开干扰源的***小距离

　　距搅拌器、搅拌轴：≥搅拌桨直径的1.5倍

　　距内部管道、加热盘管：≥1米

　　距进料管、出料口：≥1.5米

　　距人孔、呼吸阀：≥80厘米

　　3. 天线垂直度

　　倾斜角度不超过±1°，***大不得超过3°。哪怕一度的歪斜，都会让微波束反射路径偏移，在大罐中造成厘米级甚至更大的测量偏差。

　　4. 导波雷达的特殊要求

　　若使用导波雷达，探头须伸出短管下端，短管高度不超过150毫米、直径不超过150毫米。探头底部距罐底需保留安全距离：杆式≥100毫米，缆式≥150毫米，同轴式≥50毫米。短管过高会产生虚假回波，探头缩在管内则信号完全丢失。

　　四、校准：让"距离"变成"液位"的关键一跃

　　安装高度确定后，并不意味着万事大吉。‌校准是将仪表的"测量距离"翻译成控制系统所需的"液位高度"的核心环节。‌ 没有校准，再好的安装也只是半成品。

　　校准两步法

　　第一步：空罐标定(基础必做)‌

　　在罐内完全排空、无残留的状态下，用精密测量工具从法兰基准面垂直测量到罐底的距离，将此值输入仪表的"空罐高度"或"零点偏移"参数。仪表以此为"零位"基准——液面上升时，用总距离减去实测距离，得出液位高度。

　　第二步：实液标定(精度提升)‌

　　向罐内注入介质至已知液位高度，比对仪表显示值与实际值，计算偏差并修正。对于非标准罐体或高精度场景，需在全量程内选取多个校准点(如20%、40%、60%、80%、100%)，进行线性拟合修正，确保全范围内误差均匀可控。

　　校准后验证

　　检查4～20毫安输出信号与液位的线性对应关系

　　验证高低位报警功能是否准确触发

　　观察液位升降过程中数据是否连续稳定、无跳变迟滞

　　对关键点位建议结合人工检尺进行复核

　　五、容易踩的坑与补救之道

　　常见问题 根源分析 补救方案

　　测量值持续跳变 波束遭遇障碍物反射、液面剧烈波动 调整安装位置;加装导波管或旁通测量筒;增大阻尼参数

　　信号丢失、显示"失波" 天线结垢、介质介电常数过低、液位进入盲区 清洁天线;更换导波雷达型号;重新核算安装高度

　　偏差始终偏大 安装角度偏移、参数设置错误、罐体变形 重新校正垂直度;重设量程与盲区参数;多点标定修正

　　无法避开干扰源 现场空间受限、罐内结构复杂 加装屏蔽挡板并过滤虚假回波;采用导波管隔绝杂波

　　雷达液位计的安装高度，从来不是一个孤立的数字，而是‌量程需求、盲区约束、干扰规避、罐体结构、介质特性‌五重因素交织下的***优解。定高度靠计算，保精度靠校准，守稳定靠维护。唯有将安装规范与校准方法视为不可分割的整体，才能让这束看不见的微波，真正成为工业生产中值得信赖的"眼睛"。
