矿业生产中，粉尘环境是液位测量的核心挑战之一。传统液位仪表(如浮球式、电容式)易因粉尘堆积导致信号失真，而音叉液位计凭借其独特的振动原理与抗干扰设计，逐渐成为矿业***域液位监测的优选方案。本文从技术原理出发，解析音叉液位计在粉尘环境中的适应性机制，为矿业自动化提供理论支持。
一、音叉液位计的核心原理：振动频率的物理响应

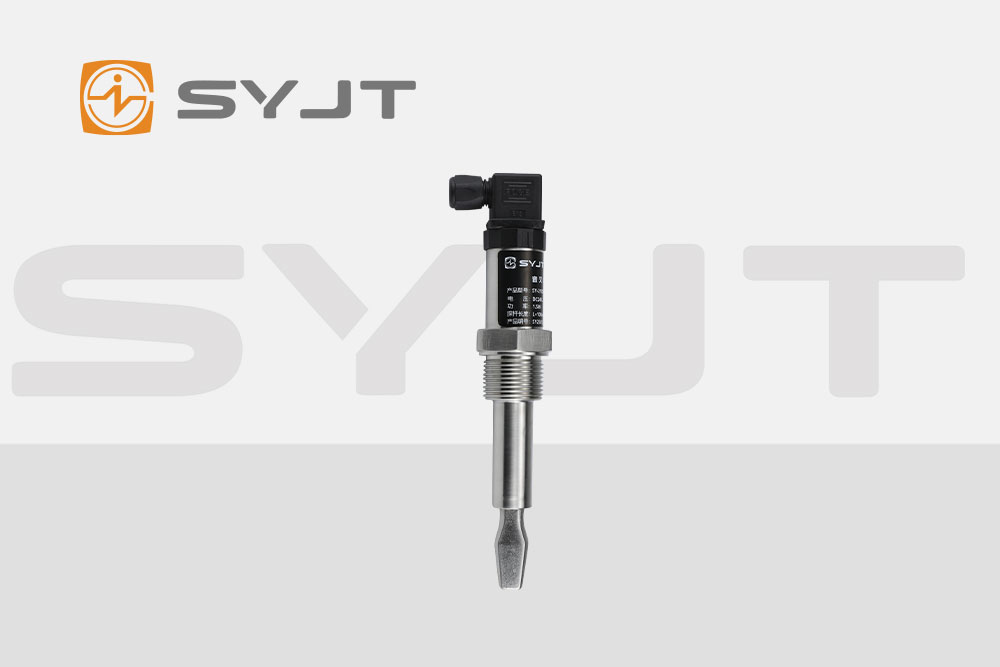

音叉液位计的核心结构由一对压电陶瓷驱动的金属叉体组成，其工作原理基于机械谐振频率的动态变化：
自由振动状态：当叉体暴露于空气中时，压电陶瓷以特定频率(通常为100-2000Hz)驱动叉体振动，此时振动能量损耗极低，谐振频率稳定。
接触介质响应：当叉体接触液体或固体颗粒时，介质的质量负载与阻尼效应会改变振动系统的等效刚度与阻尼系数，导致谐振频率显著下降。例如，接触水时频率可能降低30%-50%，而接触高密度矿物粉末时降幅可达60%以上。
信号转换机制：内置的压电传感器实时监测振动频率变化，当频率下降至预设阈值时，电路触发开关信号输出，实现液位报警或控制。
二、粉尘环境适应性：技术突破与结构优化
矿业粉尘环境具有高浓度、强吸附性、成分复杂等特点，传统仪表易因粉尘覆盖导致误判或失效。音叉液位计通过以下技术设计实现抗粉尘干扰：
1. 非光学/超声波依赖：本质抗粉尘干扰
与激光液位计、超声波液位计不同，音叉液位计的检测机制基于机械振动，无需依赖光信号或声波传播。粉尘颗粒无法阻断振动能量的传递，即使叉体表面附着0.5mm厚的粉尘层，仍可通过振动能量的微小衰减(<5%)准确感知介质状态。
2. 高频振动自清洁效应
音叉叉体通常以1000-2000Hz的高频振动，产生微幅机械波动(振幅0.1-0.5mm)。这种振动可有效防止粉尘在叉体表面堆积：
粉尘剥离机制：高频振动使粉尘颗粒与叉体表面的附着力降低，结合重力作用实现自然脱落。
动态接触检测：即使部分粉尘暂时覆盖叉体，振动频率的持续监测可区分“粉尘覆盖”与“真实介质接触”。例如，粉尘覆盖时频率下降幅度(<10%)远小于液体接触(>30%)，通过算法可滤除误触发信号。
3. 材料与密封设计：强化环境耐受性
叉体材料：选用316L不锈钢或哈氏合金(Hastelloy)，表面经抛光处理(粗糙度Ra≤0.4μm)，减少粉尘吸附面积。
密封结构：采用IP67/IP68防护等级的全封闭设计，电缆接口使用硅胶密封圈，防止粉尘侵入电路模块。
防爆认***：针对煤矿等易燃易爆环境，配置Ex d I Mb防爆外壳，确保振动能量不会引燃瓦斯或煤尘。
三、关键技术参数与粉尘环境适配性
音叉液位计的性能表现由以下参数决定，在粉尘环境中需针对性优化：
参数粉尘环境适配要求技术实现方式
振动频率需高于粉尘颗粒的共振频率(通常>500Hz)压电陶瓷驱动电路设计，支持频率可调
灵敏度需区分粉尘覆盖与介质接触双阈值算法(频率下降幅度+持续时间)
响应时间≤2秒(快速适应粉尘浓度波动)轻量化叉体设计(质量<50g)
温度范围-40℃~+150℃(适应矿业极端温差)耐温压电陶瓷+温度补偿电路
四、技术挑战与未来发展方向
尽管音叉液位计在粉尘环境中表现优异，仍需解决以下问题：
超细粉尘(<10μm)的穿透性：需进一步优化叉体表面涂层(如特氟龙)，降低粉尘附着力。
高湿度粉尘的黏附性：结合加热模块(如PTC陶瓷加热片)，防止粉尘吸湿结块。
智能化升级：集成物联网模块，实现远程参数校准与故障诊断，降低矿业现场维护成本。
音叉液位计通过机械振动原理与抗干扰设计的结合，为矿业粉尘环境提供了高可靠性的液位监测解决方案。其本质抗粉尘特性、高频自清洁机制及材料密封优化，使其成为传统仪表的升级替代方案。随着矿业自动化需求的增长，音叉液位计将向智能化、多功能化方向发展，进一步推动行业安全与效率的提升。
