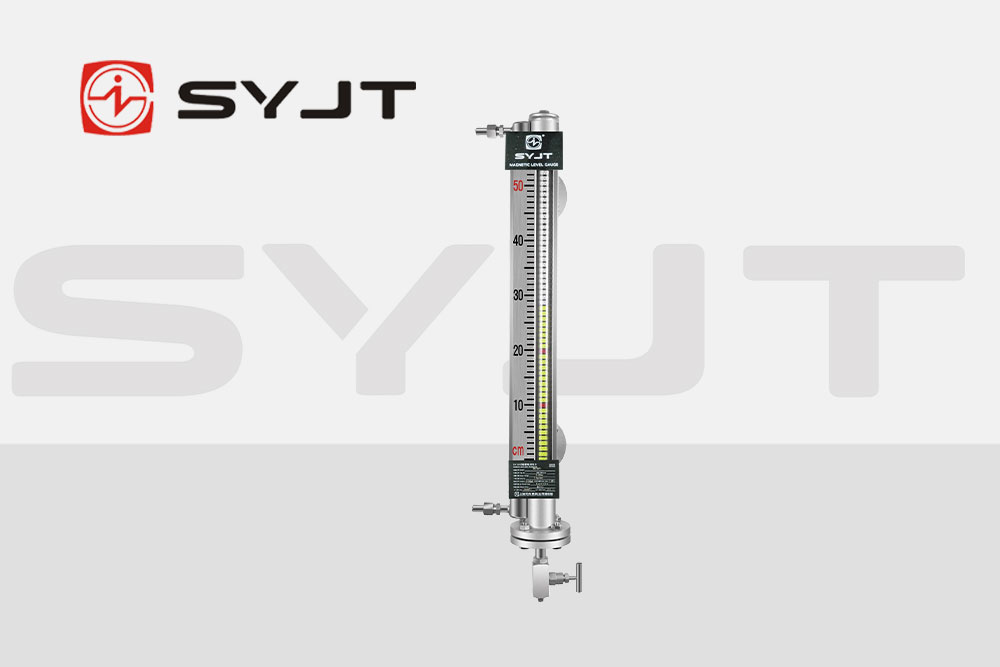

在工业生产与民用场景中，小型容器的液位测量常因空间受限、介质特性复杂而面临挑战。上海上仪集团研发的小型磁翻板液位计，凭借其紧凑结构与高可靠性，成为解决这一难题的理想方案。本文将从技术原理、核心组件及设计优势三个维度，解析其如何实现精准、稳定的液位监测。
一、技术原理：浮力与磁耦合的协同作用
磁翻板液位计的核心原理基于阿基米德浮力定律与磁性耦合效应的协同作用。当容器内液位变化时，内置于测量管中的磁性浮子因密度差异产生浮力变化，从而沿测量管轴向移动。浮子内部嵌装的钕铁硼永磁体(磁通量≥120mT)通过非导磁不锈钢壁(厚度≤3mm)，与外部指示面板的磁翻柱形成磁耦合场。
磁翻柱采用钴铬合金磁片(矫顽力≥800kA/m)，其初始状态为白色显示。当浮子磁场强度超过磁翻柱翻转阈值(约40mT)时，磁翻柱内磁畴方向发生180°偏转，由白色转为红色。液位上升时，红色区域向上扩展;液位下降时，红色区域随之回落，形成清晰的液位分界线。这种非接触式磁耦合设计避免了机械摩擦，显著提升了设备在高温、高压或腐蚀性介质中的稳定性。
二、核心组件：微型化与功能集成的平衡
小型磁翻板液位计的技术突破在于组件微型化与功能完整性的平衡设计：
磁性浮子优化
针对小型容器空间特点，浮子采用轻量化高强度材料(如PP塑料或316L不锈钢)，通过流体力学仿真优化外形，确保在狭窄测量管内仍能灵敏响应液位变化。浮子密度与介质密度匹配范围严格控制在0.85~1.15，避免因密度失配导致测量滞后或卡滞。
磁翻柱阵列创新
指示面板采用高密度磁翻柱布局，单柱宽度缩小至传统型号的60%，在有限空间内实现毫米级液位分辨率。磁翻柱表面涂覆纳米级防粘涂层，有效防止介质残留导致的颜色混淆，确保长期使用后仍能保持清晰显示。
远传变送器集成
对于需远程监控的场景，可选配微型干簧管阵列变送器。浮子内置磁环触发对应位置的干簧管闭合，形成电阻分压网络，经精密运算放大器转换为4-20mA标准电流信号。该设计省略了传统机械传动部件，显著降低了故障率，同时支持HART协议实现数字信号叠加，便于与DCS系统集成。
三、设计优势：适应复杂工况的可靠性保障
抗干扰能力强化
通过三级磁环设计，浮子在轴向间距50mm时仍能维持60mT表面磁场强度，有效抵御外部电磁干扰。测量管采用双层屏蔽结构，内层为316L不锈钢，外层为碳钢，可屏蔽90%以上的低频电磁噪声，确保信号传输稳定性。
温度补偿机制
针对小型容器易受环境温度影响的特点，液位计内置热膨胀系数补偿模块。当介质温度变化时，通过查表法修正浮子体积变化对测量的影响，补偿范围覆盖-40℃至200℃，确保全温区测量误差≤±1mm。
模块化维护设计
主体结构采用快拆式法兰连接，无需特殊工具即可完成浮子更换或清洗。磁翻柱采用独立卡扣式安装，单柱损坏时可单独更换，维护成本较传统型号降低40%。此外，设备预留标准排污接口，可快速排出沉积物，避免介质结晶导致的测量失效。
上仪小型磁翻板液位计通过浮力-磁耦合原理的深度优化、核心组件的微型化创新以及抗干扰设计的强化，在有限空间内实现了高精度、高可靠性的液位测量。其模块化结构与自适应补偿机制，更使其能够灵活应对小型容器在化工、食品、医药等***域的多样化需求。随着工业自动化向精细化方向发展，此类技术将为微反应器、实验室设备等新兴场景提供关键支撑。
