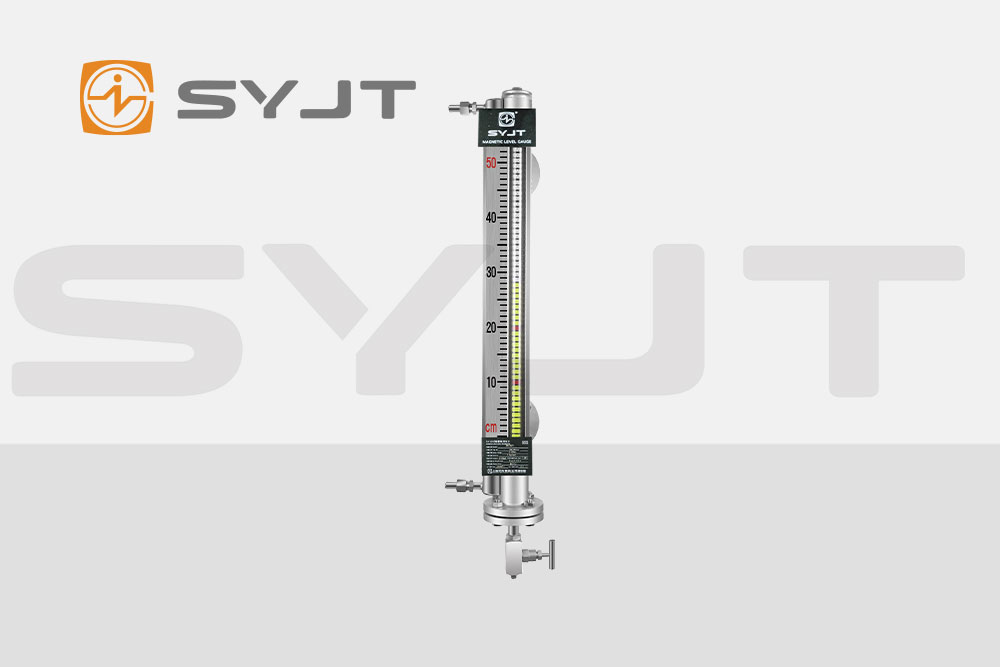

上仪磁翻板液位计的核心机制，本质上是连通器原理与磁耦合技术的协同作用。这一组合不仅实现了液位的直观显示，更通过非接触式磁力传递，突破了传统液位计在密封性、可靠性和环境适应性上的局限，成为工业液位测量的重要工具。
一、连通器原理：液位同步的物理基础
连通器原理是磁翻板液位计实现液位测量的物理前提。其核心逻辑是：当两个或多个容器通过底部连通时，静止液体在重力作用下会达到同一水平面。磁翻板液位计的主体管与被测容器通过法兰等结构紧密连接，构成一个连通器系统。此时，主体管内的液面高度与容器内液面高度完全一致，液位变化在主体管内同步复现。
这一原理的稳定性为液位测量提供了基础保障：无论容器形状如何复杂，只要主体管与容器连通，液位高度始终一致，避免了因容器结构导致的测量误差。同时，连通器结构简单、可靠性高，无需外部动力源，仅依赖重力即可维持液位平衡，为后续磁耦合技术的应用提供了稳定平台。
二、磁耦合技术：非接触式信号传递的关键
磁耦合技术是磁翻板液位计实现液位显示的核心创新。其核心逻辑是：通过磁场穿透非导磁材料，实现液位信号的无接触传递。具体而言，磁耦合技术包含两个关键环节：
浮子磁钢的磁场生成
主体管内放置的磁性浮子内部嵌有高性能永磁钢。当浮子随液位升降时，磁钢产生的稳定磁场同步移动。由于磁场可穿透不锈钢等非导磁材料，浮子的位置变化能被外部磁翻柱感应。
磁翻柱的翻转响应
主体管外侧安装的磁翻柱(或翻片)内部含有磁敏元件。当浮子磁场靠近时，磁翻柱内的磁敏元件受磁场作用发生翻转。例如，液位上升时，翻柱由白色转为红色;液位下降时，翻柱由红色转为白色。红白交界处即为实际液位高度，实现直观显示。
磁耦合技术的优势在于非接触式传递：浮子与磁翻柱之间无需物理连接，避免了传统机械式液位计因摩擦、磨损导致的精度下降问题。同时，磁场穿透性强，可适应高温、高压、强腐蚀等恶劣环境，显著提升了液位计的可靠性和使用寿命。
三、连通器与磁耦合的协同：从物理平衡到信号转换
连通器原理与磁耦合技术的协同作用，构成了磁翻板液位计的完整工作链：
液位同步：连通器确保主体管内液面与容器液面高度一致，为测量提供基准;
磁场跟随：浮子随液位升降，其内部磁钢同步移动，生成动态磁场;
信号转换：磁场穿透主体管壁，驱动磁翻柱翻转，将液位高度转换为颜色变化;
直观显示：红白交界处直接指示液位，无需复杂计算或二次转换。
这一协同机制的核心价值在于将物理现象转化为可读信号：连通器解决了液位同步问题，磁耦合解决了信号传递问题，两者结合实现了“液位变化→磁场变化→颜色变化”的完整转换链。相比传统液位计(如玻璃管液位计需人工读数、浮球液位计需电气连接)，磁翻板液位计在密封性、抗干扰性和环境适应性上具有显著优势。
四、技术对比：磁翻板液位计的差异化优势
与同类液位测量技术相比，磁翻板液位计的核心优势体现在以下方面：
技术维度磁翻板液位计传统液位计(如玻璃管、浮球式)
信号传递方式非接触式磁耦合，无物理连接机械接触或电气连接，易磨损或受干扰
环境适应性耐高温、高压、强腐蚀玻璃管易碎，浮球式需防爆设计
显示直观性红白翻柱直接指示液位需人工读数或额外转换装置
维护成本低(无机械磨损，寿命长)高(需定期更换易损件或校准)
五、结语：从原理到应用的科技跨越
上仪磁翻板液位计的核心机制，是连通器原理与磁耦合技术的深度融合。前者解决了液位同步的物理基础问题，后者实现了非接触式信号传递的技术突破。两者协同，不仅构建了“液位变化→磁场变化→颜色变化”的完整测量链，更赋予了液位计在恶劣环境下的稳定性和可靠性。这一技术组合，不仅是工业测量***域的经典案例，更为未来液位测量技术的创新提供了重要参考。
